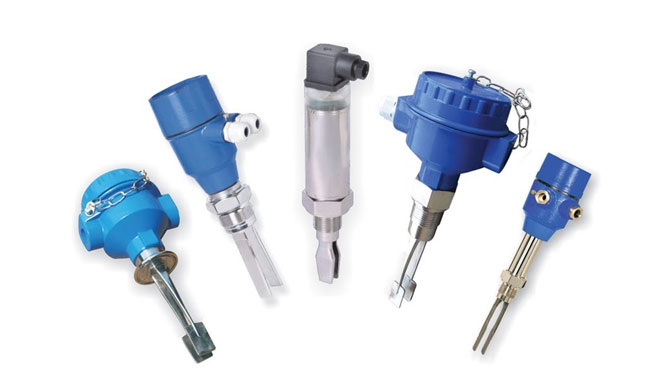

انواع فلوسوئیچ

فلوسوئیچ پدالی یا تیغه ای (Paddle Flow Switch)

سوئیچ های جریان پدالی از یک تیغه یا پره تشکیل می شوند که در جهت جریان قرار می گیرد. هنگامی که جریان سیال به سرعت معینی می رسد، تیغه را فشار می دهد و باعث حرکت آن می شود در نهایت کنتاکت سوئیچ را فعال می کند. این نوع فلو سوئیچ ها در حفاظت از پمپ، چیلر، موتور، سیستم های اطفا حریق و بسیاری موارد دیگر کاربرد دارند.

2.فلوسوئیچ پیستونی (Piston Flow Switch)

سوئیچ های جریان پیستونی از مکانیزم پیستون و فنر استفاده می کنند که همراه با جریان سیال حرکت می کنند. هنگامی که جریان سیال به مقدار از تنظیم شده می رسد به پیستون تحریک و سوئیچ را فعال می کند. سوئیچ های جریان پیستونی اغلب در فرآیندهای صنعتی با دبی کم و کاربردهای جریان مایع استفاده می شوند.

3.فلوسوئیچ مغناطیسی (Magnetic Flow Switch)

سوئیچ های جریان مغناطیسی از یک میدان مغناطیسی برای تشخیص جریان مایعات استفاده می کنند. این نوع فلومترها از یک آهنربا و یک سوئیچ (reed switch) تشکیل شده و هنگامی که سیال از داخل فلو سوئیچ عبور می کند، یک شناور مغناطیسی را جابجا می کند که به نوبه خود سوئیچ را فعال می کند. سوئیچ های جریان مغناطیسی اغلب در سیستم های تصفیه آب و فاضلاب کاربرد دارند.

4.فلوسوئیچ التراسونیک (Ultrasonic Flow Switch)

سوئیچ های جریان التراسونیک نوعی فلو سوئیچ است که از فناوری التراسونیک برای تشخیص جریان مایع یا گاز در خط لوله استفاده می کند. هنگامی که میزان جریان سیال از ست پوینت بیشتر یا کمتر شود یک سیگنال قطع یا وصل یا آلارم به سایر تجهیزات مانند پمپ و موتور ارسال می شود.

5.فلوسوئیچ توربینی (Turbine Flow Switch)

این نوع سوئیچ جریان دارای توربینی است که با جریان آب، پروانه توربین را به چرخش در می‌ آورد. این توربین با چرخش خود میدان مغناطیسی را ایجاد می‌ کند که توسط سنسور موجود در فلوسوئیچ تشخیص داده می‌ شود.
