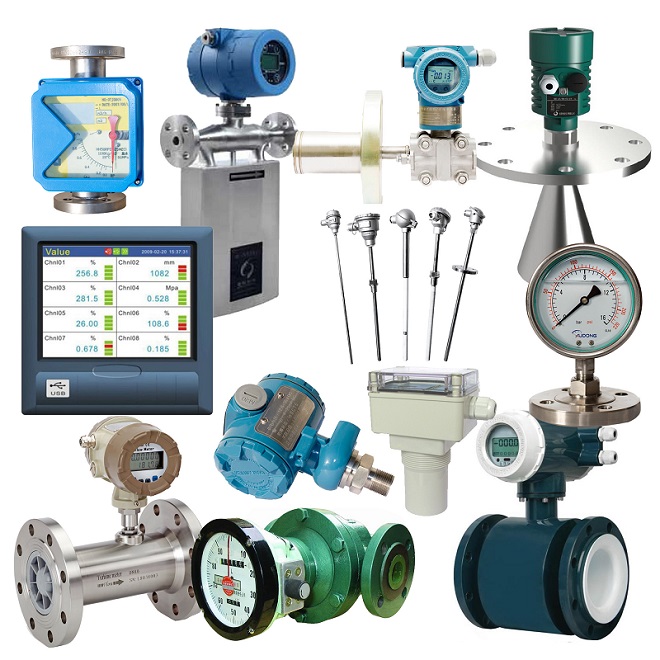

تجهیزات سیستم های کنترلی

تجهیزات سیستم های کنترلی
اول :سنسور (Sensor)

سنسور ابزاری است که در همه ی دستگاه های اندازه گیری وجود دارد و وظیفه تبدیل یک کمیت فیزیکی به یک سینگال الکتریکی (در تجهیزات الکترونیکی)،و یا تبدیل یک کمیت فیزیکی به یک سیگنال نیوماتیکی را بر عهده دارد.انواع دستگاه های اندازه گیری دارای سنسور یا حس کننده های متفاوتی هستند که کمیت هایی مانند فشار،دما،فلو و غیره را اندازه گیری می کنند. این سنسورها بر حسب نوع عملکرد،دارای خروجی های متفاوتی از قبیل مقاومت،ظرفیت خازنی،جا به جایی و غیره می باشند.مثلا ترموکوبل یک سنسور دما است،چرا که خروجی آن با تغییرات دما تغییر می کند.البته باید در نظر داشت که سنسورها کاربردهایی نظیر آشکارسازی وجود و یا عدم وجود را نیز دارند.

دوم :ترنسدیوسر (Transducer)

مبدل یا ترنسدیوسر به مجموعه ای از قطعات یا دستگاه هایی گفته می شود که بتواند کمیتی را دریافت نموده و متناسب آن، کمیتی از جنس دیگر را تحویل دهد. دقت داشته باشید که بر طبق تعریف فوق در بعضی مواقع یک سنسور نیز ممکن است یک ترانسدیوسر تلقی شود، مانند ترموکوبل که تغییرات دما را به تغییرات میلی ولت خروجی تبدیل می کند. پس لازم به ذکر است که ترانسدیوسرها برای تبدیل کمیت های فیزیکی معمولا نیاز به یک منبع خارجی دارند،در صورتی که سنسورها غالبا تمام انرژی مورد نیاز خود را از کمیت فیزیکی تحت اندازه گیری دریافت می کنند.در نتیجه،از آنجایی که ترموکوبل نیازی به منبع تغذیه ی خارجی ندارد،یک سنسور محسوب می شود.

سوم: ترانسمیتر (Transmitter)

در واحد های صنعتی بزرگ که عملیات تولید در محوطه ی گسترده ای انجام می گیرد تجهیزات و دستگاه های اندازه گیری و کنترلی به طور متمرکز در محلی به نام اتاق فرمان یا مرکز کنترل قرار دارند،به طوری که امکان خوانش مقادیر اندازه گیری شده و همچنین کنترل تمامی متغیرها در سراسر کارخانه و محوطه آن توسط اپراتور در هر لحظه فراهم باشد. در چنین مواردی لازم است که سیگنال ها و فرمان ها از محوطه به اتاق کنترل و برعکس انتقال یابد.برای این منظور از تجهیزی به اسم ترانسمیتر استفاده می شود. معمولا شرکت های سازنده تجهیزات ابزاردقیق هر سه بخش سنسور ترانسدیوسر و انتقال دهنده را به صورت یکپارچه و به صورت یک دستگاه ساخته و ارائه می کنند. درترانسمیترهای الکترونیکی جریان 20-4 میلی آمپر ارسال می شود.
